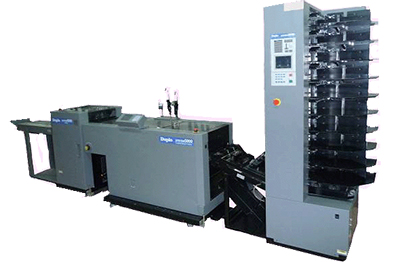

  Листоподборочная-брошюровочная линия Duplo System 5000

Тип: Послепечатное



 Duplo System 5000 — листоподборочно-брошюровочная линия модульного типа с использованием листоподборочных устройств башенного построения. Линии эффективно используются при производстве журналов, рекламных буклетов и другой многостраничной продукции малыми и средними тиражами.
  Многофункциональность и гибкость системы DUPLO System 5000 обусловлена использованием в ней самых новейших технических разработок. Поэтому данный листоподборщик или комплексы на основе листоподборщиков DUPLO System 5000 Вы сможете эффективно использовать при максимально высоких требованиях. Бесконтактный механизм подачи листа является на сегодняшний день одним из самых лучших, что стало отличительной особенностью DUPLO System 5000 от других листоподборщиков. Вакуумная подача настраивается таким образом, что позволяет работать с самыми разными бумагами на высокой скорости, соблюдая точность и аккуратность в подборе. Каждый модуль DUPLO System 5000 при этом имеет независимые воздушные установки для воздухораздува.


 С фронтальной стороны стопы мощный, но почти бесшумный вентилятор нагнетает поток воздуха, раздувая стопу, чтобы листы легче отделялись друг от друга, а вакуумная камера затягивает верхний лист в канал, где собираются все листы. При этом вакуумный прижим создается сразу в нескольких каналах, расположенных вдоль линии подачи бумаги. Такое устройство имеет следующие преимущества:
  Несколько параллельных прямых каналов с вакуумом позволяют подавать бумагу любой плотности и структуры, не сгибая ее.
  Вакуум распределяется по всей площади подачи максимально равномерно и дает возможность забирать листы бумаги на высокой скорости и стабильно.
Нейтральная конструкция системы подачи позволяет работать с различными форматами с одними и теми же настройками, не требуя фактически никакого ручного вмешательства.



Универсальность системы
Широкий спектр материалов как по плотности (от 40 до 300 г/м²), так и по формату (от 120х148 мм до 350х500 мм) подается уверенно, благодаря уникальной системе подачи бумаги, отличающей коллатор DUPLO System 5000.
Такая работа системы подачи обеспечивается независимыми узлами подачи воздуха и вакуума на каждом лотке. Контроль этих параметров на каждом лотке создает необходимое количество вакуума и воздуха независимо от общего числа работающих лотков.
Используя новейшую систему ультра-красного излучения, DUPLO System 5000 обеспечивает постоянный контроль высокой точности. При незначительном увеличении времени настройки Вы значительно выигрываете в производительности.

Производительность
DUPLO System 5000 может работать со скоростью до 9400 операций в час при прямой подборке в стопу и 5000 подборок/час при работе в линию с буклетмейкером DBM 500.

Гибкое программирование
Листоподборщик DUPLO System 5000 особенно ценен своей открытостью и удобством в использовании, это требует минимум времени для обучения оператора. В DUPLO System 5000 есть защитное устройство, которое позволяет дозагружать бумагу в лотки непосредственно во время работы. Это особенно актуально, когда выполняются большие объемы работ. Специальные датчики автоматически воспринимают, когда особый лоток загружен бумагой и включают этот лоток и остальные аппаратные и программные средства, которые управляют работой системы DUPLO System 5000. Выполняемые операции отображаются на жидкокристаллическом дисплее. Оператор в любой момент на табло может увидеть в какой стадии находится выполняемая работа, при этом экран зафиксирует данные не только с листоподборщика, но и со всех программных модулей и буклетмейкера.
Автоматический брошюровально-фальцевальный модуль DBM-500 с триммером DBM-500T обладает следующими качествами:
Высокая производительность, до 5000 блоков/час.
Высокая автоматизация управления и переналадки, все параметры задаются с центрального пульта управления с сенсорным экраном.
Возможность вызова, редактирования и запуска одной из 12 наиболее часто используемых программ для быстрой и легкой переналадки.
Универсальное устройство подачи отдельных листов и подобранных блоков в автономном режиме работы.Использование прочных и высокопроизводительных швейных головок Hohner.
Высокая скорость переналадки фальцевального устройства за счет управления зазором между фальцевальными валами с центрального пульта управления.
Хорошая опрессовка сфальцованных буклетов за счет жесткого крепления фальцевальных валов и повышенной скорости их вращения.
Встроенный нижний лоток для отбракованной продукции, а также для приемки и накопления продукции, не требующей фальцевания.



Основные технические характеристики:

Duplo DC-10/60 BG
Количество лотков 10/20
Формат бумаги (макс./мин.), мм 350х500/120х148
Плотность бумаги, г/м2 52-300
Емкость лотков, мм 60
Производительность, блоков/час 9000
Энергопотребление (одна башня), В/Гц/A 230 / 50 /4,5
Габариты (одна башня) (ДхШхВ), мм 1972 х 780 х 1250
Вес, кг 350

Брошюровальный модуль DUPLO DBM-500
Скорость max,компл./ч. 5000
Формат бумаги мин., мм 120х170, без фальца 170х250
Формат бумаги макс., мм 350х500 мм, без фальца 250х350
Фальц./степлир., лист. 25/30
Метод фальцовки нож + 2 х 3 рол.
Метод равнения бумаги 3-х стороннее сталкивание
Позиция равнения осевое равнение
Позиция степлирования в накидку, втачку, угловое
Степлирующие головки Hohner, 2 шт. (4-опция)
Материал скобы проволока, 0,5 мм
Габариты, мм 1610х700х1005
Питание B/Гц/А 220/50/3,8
Программирование есть
Системы контроля:
замятие бумаги
неподача блока
Вид скрепления в угол/втачку/внакидку
Тип настройки автоматический
Возможность фальцовки без скрепления есть
Вес 412 кг

Модуль фронтальной подрезки DUPLO DBM-500Т Trimmer
Скорость max, компл./ч. 5000
Формат бумаги мин., мм 85х120, после подрезки 75х120
Формат бумаги макс. мм 250х350, после подрезки 250х350
Толщина комплекта, лист. 30 (80 г/м2)
Габариты, мм 584х700х1094
Питание, B/Гц/А 220/50/3,3
Вес, кг 241
